Вы можете прямо сейчас зайти в систему и спроектировать технологический процесс, введя размеры вашей детали!
Для тестирования нажмите кнопку Войти
В окне ввода введите Имя пользователя: saprtest
Пароль: Scad#123
как показано на рисунке
Если всё введено правильно, пользователь после регистрации попадает на основную страницу САПР ТП SCAD, которая имеет поле со списком проектов.
В левом меню можно выбрать просмотр проектов текущего пользователя Мои проекты
или проекты всех пользователей предприятия, привязанного к текущему пользователю Проекты предприятия
Кнопка Новый создаст новый проект
Разработка технологического процесса ковки начинается с ввода параметров детали, номер чертежа, марка стали и т.д.
Далее необходимо ввести размеры детали
После ввода параметров и размеров детали необходимо нажать кнопку Сохранить
В верхнем поле формируется эскиз детали

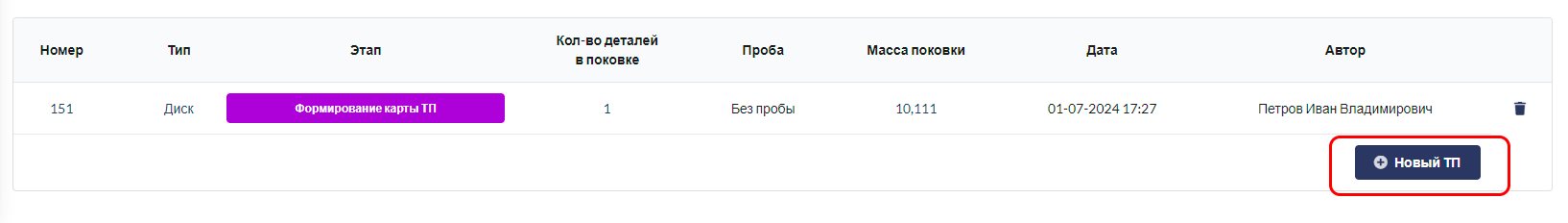

В нижней части экрана выводится таблица со списком технологических процессов, ранее разработанных для текущей детали
Для проектирования нового технологического процесса ковки необходимо нажать кнопку Новый ТП
В процессе разработки ТП отражается наименование текущего этапа
Для перехода к следующему этапу разработки ТП необходимо нажать зеленую кнопку справа
Нажав красную кнопку слева пользователь может вернуться к предыдущему этапу разработки ТП
В поле справа отображаются результаты расчетов текущего этапа разработки ТП
На каждом этапе разработки ТП пользователь может подкорректировать текущие параметры и нажать кнопку Пересчитать
Для возврата к расчетам и выбору САПР можно нажать кнопку Расчет САПР
Текущие параметры поковки выводятся в панели Поковка
Текущие параметры технологического процесса выводятся в панели Технология
На этапе Формирование карты ТП необходимо ввести дополнительную информацию, которая выводится на карте технологического процесса
Сформированный перечень технологических операций можно отредактировать на этом этапе
В нижнем поле расположены ссылки для скачивания PDF файлов карты технологического процесса в форматах А4 альбом или А4 портрет
Карта технологического процесса ковки формируется в соответствии с ГОСТ 3.1403-85
На последнем листе КТП ковки выводится эскиз поковки
Для поковок типа Вал ступенчатый дополнительно формируются и выводятся эскизы присечек
САПР ТП SCAD работает в многопользовательском режиме.
Каждый пользователь привязан к конкретному предприятию.
Пользователь saprtest привязан к условному тестовому предприятию.
С каждым предприятием связан определенный набор нормативно-справочной информации, необходимой для разработки Технологических процессов ковки:
В настоящее время в САПР ТП SCAD реализовано проектирование ТП ковки на молотах поковок тел вращения:
